Чем открыть файл формата dwg

Новое исследование

Сервис Autodesk A360.Viewer позволяет просматривать и редактировать DWG

Если вас интересует качественный просмотрщик dwg, тогда воспользуйтесь данным популярным сетевым сервисом, способным помочь в воспроизведении DWG-файлов (а также DWF, RVT и других форматов).

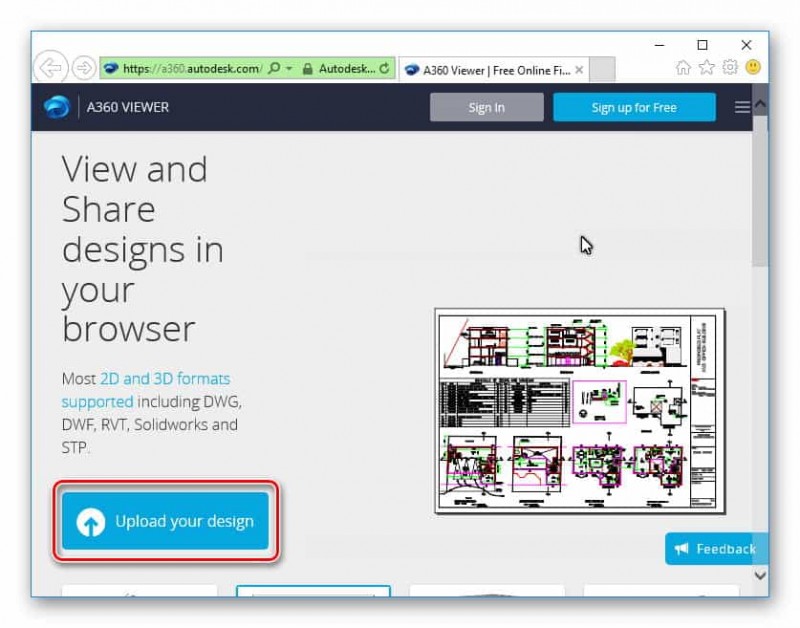

1. Перейдите на данный ресурс , нажмите на кнопку «Upload your design» (загрузите ваш проект), выберите источник загрузки («Select a file» – ПК), и укажите ресурсу путь к вашему dwg-файлу.
2. Сервис спросит, связан ли ваш файл с другими файлами. Если нет, тогда нажмите на «No more files», дождитесь обработки вашего файла, и совсем скоро вы получите результат на экране вашего ПК.
3. В открывшемся окне с представленными чертежами вы можете менять масштаб, переключаться между 2Д и 3Д моделями, выполнять динамический просмотр и так далее.

Autodesk A360 Viewer

Еще один продукт от именитой компании Autodesk предназначен для просмотра и рассылки чертежей. В отличие от предыдущего варианта, A360 Viewer является облачным сервисом, а значит, может использоваться где и когда угодно на любом компьютере или мобильном устройстве.

Сервис Autodesk Viewer включает в себя три лицензии: две платные BIM 360 TEAM и FUSION TEAM, и одну бесплатную A360. Бесплатное решение имеет немного урезанный функционал администрирования и управления доступом к проектам других пользователей. Разработчик на постоянной основе предоставляет новым пользователям 5 Гб свободного места на сервере Autodesk и возможность ведения только одного проекта.

A360 Viewer уже успел получить известность как один из самых удобных и практичных онлайн-сервисов для просмотра двухмерных документов и трехмерных моделей в интернет-браузере. Для этого нужно лишь зайти на сервис, авторизоваться и указать путь к файлу в формате DWG, STEP, RVT, CATIA, Pro-E, Rhino, NX или SolidWorks. Разработчиком заявлена поддержка до 50 различных форматов файлов САПР и более 100 форматов документации.

Пользователь может свободно вращать и зуммировать модель, делать переходы к видам и сечениям, перемещать точку обзора за плоскости и внутрь сложной модели, оставлять пометки для редактирования, запускать облет камеры в реальном времени и многое другое.

Как и у продуктов от конкурентов, здесь присутствует возможность печати документов, указав путь для принтера.

Функционал A360 Viewer рассчитан на коллективную разработку проектов. Вы сможете опубликовать свой документ среди указанных вами групп лиц и получать помощь, подсказки от коллег в режиме реального времени. Также, создав отдельную ссылку на ваш чертеж, вы сможете предоставить ее заказчику или на проверку.

Вам не стоит переживать по поводу возможного хищения документации — сервис обеспечивает высокий уровень защиты интеллектуальной собственности каждого пользователя. Украсть чужой проект невозможно, так как все данные шифруются от злоумышленников по стандарту SSL. К тому же, доступ посторонних лиц к опубликованной информации устанавливается исключительно владельцем.

Благодаря облачному хранилищу Autodesk владельцы документации САПР не нуждаются в хранении копий на сменных носителях. Каждому новому пользователю предоставляется 5 Гб свободного пространства на сервере компании, где можно хранить большое количество файлов и иметь к ним доступ из любого десктопного или мобильного устройства.

Сервис A360 Viewer существует также в виде мобильного приложения и структурно выполнен как социальная сеть. Участники демонстрируют свои проекты согруппникам, между которыми идет «живое» обсуждение. Приложение распространяется бесплатно и устанавливается на Android и IOS-устройства.

Преимущества

• открывает 2D и 3D САПР-проекты из облачного хранилища или носителя;
• поддержка множества форматов, ставших стандартом в цифровой инженерной графике;
• возможность опубликования и обсуждения работ с другими участниками;
• не требует установки на ПК;
• есть мобильная версия для устройств на Android и IOS;
• A360 Viewer не требует оплаты;
• Русский язык присутствует.

Недостатки

ограниченные возможности инструментов для пометок и замечаний.

Программы по конвертации dwg

Из онлайн-сервисов, Zamzar, пожалуй, один из самых нормальных, ведь другие подобные веб-ресурсы нового ничего предложить практически не могут

Далее, мы будем разбирать скачиваемые программы разной степени сложности и важности, которые, так или иначе, помогут решить вам ряд разнообразных задач.
Ниже для вас мы подобрали несколько приложений, которые, в некоторых аспектах отличаются между собой, а иногда и вовсе выполнять разные функции. Поэтому мы уверены, что из этого списка каждый может найти что-нибудь полезное для себя

Конвертер dwg Фотоконвертер

Из приложений, что могут работать с форматом dwg, очень часто встречаются приложения, которые работают в обратную сторону: имеется в виду, они умеют конвертировать другие расширения в dwg- файлы. Так, вы имеет возможность использовать программу Фотоконвертер как dwf в dwg конвертер или же для того, чтобы конвертировать dxf в dwg (онлайн сделать, правда, это нельзя в данном случае).

Конвертация в Фотоконвертер

Если вам нужно, скажем, конвертировать dxf в dwg, то вот вам инструкция по тому, как это сделать:

1. В программе пройти по пути «Файлы» — «Добавить файлы».
2. Указать файл для конвертации.
3. В нижней части окна выбрать формат, в который хотите преобразовать файл.
4. Щелкнуть по кнопке «Старт».

При работе с Фотоконвертером, учитывайте, что free-версия приложения работает лишь несколько недель, после чего её надо будет приобрести за деньги для дальнейшего использования.

Редактор КОМПАС-3D

Одним из самых лучших решений, если вы ищите cdw в dwg конвертер, может стать редактор КОМПАС-3D, который используется в большей степени для проектирования чертежей в формате cdw. Однако при сохранении файла, можно указать другой формат, что можно прировнять к конвертации.

Используем КОМПАС-3D как конвертер dwg

Для выполнения конвертации cdw в dwg откройте КОМПАС-3D и выполните ряд элементарных действий:

1. На панели инструментов вверху нажмите кнопку «Файл».
2. В выпадающем меню выберите «Сохранить как…».
3. В строке «Тип файла» выберите AutoCad DWG (*.dwg).
4. Выберите место на компьютере и нажмите «Сохранить».

Вот таким вот простым способом вы имеете возможность использовать КОМПАС-3D как конвертер cdw в dwg. Несмотря на то, что эта программа имеет ограниченное время для свободного использования, мы всё же очень рекомендуем этот способ, так как если вы хотите конвертировать cdw в dwg онлайн, то качественных для этого веб-сервисов очень мало.

Конвертация dwg в более раннюю версию с помощью AutoCAD

Бывают случаи, когда нужно получить более раннюю версию чертежа dwg. В такой ситуации вы можете использовать приложение AutoCAD как конвертер dwg в более раннюю версию (онлайн эта программа не работает, поэтому её надо обязательно скачивать).
Делается конвертация в раннюю версию dwg по аналогии с приложением КОМПАС-3D, где мы рассматривали, как конвертировать cdw в dwg.

Возврат к более ранней версии dwg в AutoCAD

1. Запустите приложение AutoCAD и откройте в нем dwg-файл.
2. На верхней панели выберите «Файл» — «Сохранить как».
3. При сохранении укажите необходимый Тип файла (указываем тот же dwg, только с более ранней версией).
4. Сохраните файл и наслаждайтесь полученным результатом.

Только что мы показали вам, что программа AutoCAD может выступать как конвертер dwg. Как следствие, мы получили еще один довольно быстрый, удобный и понятный способ конвертации.

Конвертер dwg Total CAD Converter

Последним в сегодняшнем нашем списке будет приложение Total CAD Converter, которое доступно совершенно бесплатно для скачивания.

Особенности Total CAD Converter

• наличие платной и бесплатной версий;
• интуитивно понятный интерфейс;
• массовая конвертация файлов;
• встроенный проводник;
• отображение содержимого файла.

Как видим, хоть программу можно скачать и попробовать бесплатно, существует также и платная её версия, однако для наших целей будет достаточно и бесплатной.

Конвертация в Total CAD Converter

Использовать эту программу для конвертации очень просто:

1. Выполните запуск Total CAD Converter и с помощью проводника слева откройте нужный файл dwg, который хотите конвертировать.
2. Выделите необходимый файл или файлы (если их несколько) и на панели сверху укажите расширение для проведения конвертации.
3. Отконвертируйте выбранные файлы и получите готовый результат.

Первые шаги

Автор объяснит какой стандартный шаблон выбрать на начальном этапе, ориентируясь на правильные метрические единицы измерения, покажет принцип привязки, чтобы он открывался в автоматическом режиме без повторного выбора при каждом запуске. Даны принципы манипуляции графическим пространством (панарамирование, зумирование), правила сохранения (как, в какую папку, и в какой версии), перемещение папки в удобное место. Дополнительно рассказывается что делать, если нужно приблизить, но не получается это сделать, какие «горячие клавиши» можно использовать, что означает кнопка «Начало построения».


HEDU

AutoCAD – это система, которая позволяет создавать макеты и чертежи, качественную визуализацию различных объектов. Программой пользуются профессиональные дизайнеры, инженеры, строители, архитекторы, проектировщики. AutoCAD обладает огромным функционалом и широкими возможностями.

Освоив ее, вы сможете создавать двухмерные и трехмерные изображения с помощью моделирования, работать со слоями и распечатывать модели на 3D- принтере. Преподаватель подробно разберет с вами весь функционал, расскажет как работать и чертить в программе, какие инструменты применять в работе в рамках онлайн-курса по AutoCAD.

Освойте AutoCAD дистанционно.

Программа пригодится вам, даже если вы не имеете отношение к дизайну. Она поможет визуализировать планы и чертежи, создать портфолио дизайнерам и проектировщикам мебели, повысить стоимость работ и расширить сферу услуг. В программе будет достаточно сложно разобраться самостоятельно, без помощи специалиста.

Онлайн-курс по AutoCAD поможет вам сэкономить деньги и время на дорогу. Проходите обучение дома или в любой удобной обстановке. Преподаватель курса – опытный дизайнер, поделится с вами своими знаниями и опытом, ответит на все интересующие вопросы.

После окончания курса вы сможете:

• Освоить полезный инструмент для работы со сложными чертежами и проектами
• Развить пространственное мышление
• Делать чертежи квартир, домов, мебели и других объектов
• Найти хорошо оплачиваемую работу в сфере строительства или дизайна
• Ускорить процесс работы над чертежами

Как проходит обучение:

• Занятия проходят в формате вебинаров. Просмотр видеозаписей лекций доступен в личном кабинете. Каждый урок доступен один раз в неделю, с учётом того, что домашнее задание по предыдущему уроку выполнено
• Тестирование или практическое домашнее задание с проверкой и обратной связью
• Каждый студент может пообщаться с экспертами курса, получить помощь координатора по учебному процессу
• Получение сертификата, подтверждающего компетенцию

По окончанию обучения вы получите сертификат, подтверждающий, что вы прослушали 11 уроков онлайн-курса по AutoCAD. Сертификат направят в электронном виде, а если вам нужен оригинал – отправят Почтой России.

Выбираем онлайн-сервис для открытия файлов DWG

В сети достаточное количество сайтов, позволяющих открыть файлы с чертежами онлайн. В этой статье мы хотели бы рассказать о лучших представителях таких онлайн-сервисов.

Способ 1: Сервис Sharecad

1. Панель управления со всеми инструментами находится в верхней части сайта. Нам необходима кнопка «Открыть». Нажимаем ее.

Откроется стандартное окно выбора файла. Ищем на компьютере необходимый файл, выбираем его и снова нажимаем кнопку «Открыть».

Спустя несколько секунд, содержимое файла появится на экране в уменьшенном виде.

Удерживая зажатой левую или правую кнопку мыши, можно перемещать весь проект по экрану. Колесиком регулируется масштаб чертежа. Также можно воспользоваться дополнительными кнопками на панели управления в верхней области сайта.

Способ 2: Сервис Program-pro

1. В нижней части сайта ищем кнопку «Выберите файл». Нажимаем ее.

Появится знакомое уже вам окно с выбором файла для открытия на компьютере. Как обычно, выбираем его и нажимаем кнопку «Открыть».

Далее необходимо нажать кнопку «Загрузить», которая находится справа от кнопки «Выберите файл».

В окне управления проектом появится содержимое файлом в уменьшенном виде.

Управление просмотром чертежей осуществляется с помощью мыши. Зажав левую или правую кнопку, можно двигать проект, а колесом регулировать масштаб отображения файла. Также, доступна панель управления вверху окна. Она содержит кнопки, отвечающие за стандартные функции, такие как изменение масштаба, сброс настроек, выбор фона проекта и слоев.

Как видите, оба онлайн-сервиса обладают весьма схожими чертами. Пожалуй, единственное их отличие в размере области для просмотра содержимого файлов DWG. Тем не менее, в ситуациях, когда установленной САПР-программы нет под рукой, и желания инсталлировать дополнительный софт нет, очень пригодятся данные онлайн-сервисы.

hp-contact-secondary-navigation-portlet

Открываем DWG файл онлайн с помощью Autodesk Viewer?

Это необычная система, аналогичные ресурсы ею не пользуются. Здесь придется также проходить регистрацию, но вы точно не пожалеете, что потратили на это свое время. Функционал сайта впечатляет. 3D модели тут открываются намного детальнее и эффектнее. Инструкция по использованию простая, необходимо:

• вас переадресуют на новую страничку, где следует тапнуть по «Upload new file»;
• будут открыты способы загрузки. Кнопка «Select file» предназначена для того, чтобы можно было указать место файла. Есть возможность загрузки модели через Дропбокс, Гугл Drive, а также Box.

Будет открыт чертеж, с которым можно совершать такие действия:

• добавлять коммент;
• распечатать на любом устройстве;
• сделать скрин;
• поделиться ссылкой с юзерами;
• вернуть до исходного состояния;
• двигать чертеж (пиктограмма руки);
• увеличивать/уменьшать;
• измерять расстояние;
• работать со слоями;
• менять свойства чертежа;
• дополнительные настройки.

Сайты для работы с файлами DWG

Не хотите скачивать на компьютер программы по работе с чертежами DWG? Сегодня мы рассмотрим наиболее функциональные онлайн-сервисы, которые помогут открыть популярный формат прямо в окне браузера без сложных манипуляций.

Способ 1: PROGRAM-PRO

Русскоязычный ресурс, который позволяет пользователям проводить манипуляции с файлами профессиональных форматов прямо в браузере. На сайте действуют ограничения, так, размер файла не должен превышать 50 мегабайт, однако в большинстве случаев они не актуальны.

Для начала работы с файлом достаточно просто загрузить его на сайт. Интерфейс прост и понятен. Открыть чертеж можно даже на мобильном устройстве. Присутствует возможность увеличивать и уменьшать масштаб изображения.

1. Переходим на сайт, щелкаем на кнопку «Обзор» и указываем путь к нужному нам файлу.
2. Щелкаем на «Загрузить» для добавления чертежа на сайт. Загрузка может занимать продолжительное время, зависит это от скорости вашего интернета и размера файла
3. Загруженный чертеж будет отображен ниже.
4. С помощью верхней панели инструментов можно увеличивать либо уменьшать масштаб, менять фон, сбрасывать настройки, переключаться между слоями.

Менять масштаб изображения можно и с помощью колесика мыши. Если изображение отображается неправильно или шрифты нечитабельны, попробуйте просто увеличить картинку. Сайт был протестирован на трех разных чертежах, все они открылись без проблем.

Способ 2: ShareCAD

Простой сервис, который позволит просмотреть файлы в формате DWG без необходимости скачивать на компьютер специальные программы. Как и в предыдущем способе, отсутствует возможность вносить коррективы в открытый чертеж.

Интерфейс ShareCAD полностью на русском языке, в настройках можно изменить язык на один из восьми предложенных. Есть возможность пройти несложную регистрацию на сайте, после этого будет доступен встроенный файловый менеджер и сохранение своих чертежей на сайте.

1. Чтобы добавить файл на сайт, щелкаем на кнопку «Открыть» и указываем путь к чертежу.
2. Чертеж будет открыт на все окно браузера.
3. Щелкаем на меню «Начальный вид» и выбираем, в какой перспективе нужно просмотреть изображение.
4. Как и в прошлом редакторе, здесь пользователь может менять масштаб и перемещаться по чертежу для удобного просмотра.
5. В меню «Дополнительно» настраивается язык сервиса.

В отличие от предыдущего сайта, здесь чертеж можно не только просмотреть, но и сразу отправить на печать. Достаточно щелкнуть на соответствующую кнопку на верхней панели инструментов.

Способ 3: A360 Viewer

Профессиональный онлайн-сервис для работы с файлами в формате DWG. По сравнению с предыдущими способами требует от пользователей пройти несложную регистрацию, после чего предоставляется пробный доступ на 30 дней.

Сайт на русском, однако некоторые функции не переведены, что не мешает оценить все возможности ресурса.

1. На главной странице сайта щелкаем на «Try now», чтобы получить бесплатный доступ.
2. Выбираем нужный нам вариант редактора. В большинстве случаев подойдет первый.
3. Вводим адрес электронной почты.
4. После того, как сайт оповестит об отправке письма-приглашения, заходим на электронную почту и подтверждаем адрес. Для этого щелкаем на кнопку «Verify your email».
5. В открывшемся окне вводим регистрационные данные, соглашаемся с условиями использования сервиса и нажимаем на кнопку «Регистрация».
6. После регистрации происходит переадресация в личный кабинет. Переходим в «Admin Project».
7. Щелкаем на «Выгрузить», затем — «Файл» и указываем путь к нужному чертежу.
8. Загруженный файл будет отображен ниже, просто щелкаем по нему, чтобы открыть.
9. Редактор позволяет вносить на чертеж комментарии и пометки, менять перспективу, увеличивать/уменьшать масштаб и пр.

Сайт гораздо функциональнее описанных выше ресурсов, однако все впечатление портит довольно сложный процесс регистрации. Сервис позволяет работать с чертежом совместно с другими пользователями.

Мы рассмотрели самые удобные сайты, которые помогут открыть и осуществить просмотр файла в формате DWG. Все ресурсы переведены на русский язык, поэтому ими несложно пользоваться

Обратите внимание на то, что для редактирования чертежа все-таки придется скачать на компьютер специальную программу.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Способ 2: Program-pro

Program-pro — многофункциональный онлайн-сервис, поддерживающий открытие разных форматов файлов, включающих и рассматриваемый DXF вместе с другими расширениями, относящимися к CAD-семейству.

1. Откройте веб-ресурс и отыщите там кнопку «Выберите файл».

В окне Проводника найдите требуемый DXF-объект в локальном или съемном хранилище.

После возвращения ко вкладке Program-pro остается только щелкнуть «Загрузить».

На экране появится представление развертки в начальном виде.

При помощи расположенной вверху панели управляйте фоном, масштабируйте изображение и управляйте слоями.

Free DWG Viewer

Далеко не все пользователи, ищущие для себя просмотрщик САПР-проектов, ставят на первое место такие параметры, как многофункциональность и красивое оформление оболочки. Бесплатную программу Free DWG Viewer от разработчика «Brava!» можно назвать воплощением простоты и лаконичности. Ее основная аудитория — это новички в области цифрового проектирования и ученики/студенты техникумов и вузов.

Free DWG Viewer создан на основе плагина ActiveX, что позволяет ему быть и самостоятельной программой, и как дополнение к интернет-браузеру. Несмотря на предельную простоту ядра, программа способна открывать векторные 2D и 3D модели формата AutoCAD, DWG, DXF, DWF, шифрованные CSF, и выводить их на печать. Чертежи на бумаге сохраняют исходные пропорции и качество.

Приятным дополнением в данном ПО выступает конвертер документов, позволяющий изменять формат чертежей в изображения JPEG. Таким образом, его можно будет распечатать на принтере либо плоттере с любого компьютера или мобильного устройства.

Несмотря на максимальную упрощенность продукта, тут вы сможете производить замеры деталей и их элементов в любой плоскости.

Разработчику удалось максимально упростить продукт, и уменьшить число операций для каждого действия без существенной потери в функционале. Почти все имеющиеся инструменты запускаются одним нажатием по ярлыку, а при наведении курсора на чертеж всплывают подсказки и атрибуты.

Внешним видом интерфейс Free DWG Viewer напоминает привычную PDF-читалку от Adobe, что можно отнести к плюсу данной программы. Фон рабочей области — черный, а осевые, основные и вспомогательные линии имеют различные цвета. Такое необычное решение сделано для улучшения восприятия чертежа при разработке, однако может не всем прийтись по вкусу.

Еще одним главным козырем DWG-просмотрщика является высокий уровень оптимизации на любых системах под управлением Windows XP, 7, 8, 10. Если вышеописанный КОМПАС-3D Viewer мы рассматривали как мини-верстак для просмотра чертежей на ноутбуках, то Free DWG Viewer больше напоминает карманный калькулятор или блокнот, но с теми же функциями (пусть и урезанными). Благодаря простому и нетребовательному движку ActiveX вы можете быть уверены в том, что сможете запустить этот софт на любом компьютере.

Преимущества

• распространяется бесплатно;
• работает практически на любой устаревшей системе;
• отображает двухмерные и трехмерные модели высокой сложности;
• конвертирует и создает копию проекта в формате JPEG;
• имеет максимально простой интерфейс;
• присутствует функция измерения расстояний и объектов;
• позволяет выводить документ на печать.

Недостатки

• имеет непривычный для большинства пользователей черный фон с яркими линиями и штриховкой;
• урезанный функционал делает ПО малопригодным в качестве основного инструмента для десктопного ПК;
• нет русскоязычной версии.

Как просмотреть файлы DWG онлайн

Развитие современных технологий и актуальность этого вопроса привели к тому, что открыть файл DWG через интернет можно даже на нескольких онлайн-сервисах. В данной статье приводится небольшой обзор трёх ресурсов, где это можно сделать.

Способ 1: A360 Viewer

Autodesk — одна из основных компаний, поддерживающих этот формат, и на их сайте можно открыть и просмотреть файл DWG. Кого-то может отталкивать факт, что нет русского языка, но для простого просмотра это вовсе необязательно.

Перейти к онлайн-сервису A360 Viewer

1. 1. В самом начале страницы располагается кнопка «Upload your design» и даже без знания языка сам дизайн подсказывает, что это именно то, что нужно.

1. 1. Далее можно загрузить файл из облака или со своего устройства. Кнопка «Select file» вызовет диалог, где можно будет выбрать документ для просмотра со своего компьютера или мобильного устройства.

1. 1. После этого сайт попросит согласиться с правилами использования и спросит, есть ли другие файлы. Если файл только один, можно смело нажимать на кнопку «No more files«

1. После загрузки файла на сервер, его можно просто посмотреть, измерить отдельные части файла и даже отключить определённые слои, если они есть.

Способ 2: ShareCAD

Другим ресурсом, где можно просмотреть файлы DWG является ShareCAD. Интерфейс здесь не такой же интуитивный, как на предыдущем сайте, зато может порадовать наличие русского языка. С другой стороны, страница будет выглядеть одинаково на всех устройствах, что тоже хорошо.Перейти к онлайн-сервису ShareCAD

1. 1. Кнопка для загрузки на сервер находится в самом верху слева. После нажатия достаточно выбрать документ с компьютера.

1. При просмотре файла можно менять масштаб и отключать слои. На этом возможности сайта ограничиваются.

Способ 3: ProfiCAD

Ещё один ресурс, сделанный совсем в минималистичном стиле, тоже позволяет просматривать файлы DWG. Здесь вообще нельзя отключать слои и изображение может выглядеть инвертированным, т.е. чёрный цвет вместо белого и наоборот. Русского языка здесь тоже нет. Но с задачей просмотра документа как такового сайт вполне справляется.Перейти к онлайн-сервису ProfiCAD

1. 1. Вначале нужно нажать на кнопку «Browse» и выбрать файл со своего устройства. После этого надо нажать на кнопку «ОК».

1. После загрузки на сайте можно просмотреть чертёж как PNG-картинку в отдельной вкладке либо просматривать отдельные части чертежа и при этом видеть полную картину.

Заключение

Открыть файл DWG онлайн можно на разных ресурсах, и наличие альтернатив позволяет выбрать то, что более необходимо. Но всё-таки рекомендуется использовать A360 Viewer, поскольку этот сайт поддерживается коммерческой компанией, заинтересованной в работе сайта.

История формата

Создателем файлового формата DWG является Майк Риддл
(Mike Riddle)и создан он был в конце 1970-х годов, для первой CAD
-системы для PC — Interact CAD
. В 1982 году формат файла DWG лицензирован компанией Autodesk как основной формат для программы .

С 1982 года по сегодня Autodesk выпускает версии AutoCAD, каждая из которых порождает новую вариацию формата файла DWG и при этом ни одна из которых не описана в официально опубликованной документации.

Если заглянуть в статистику, то только по состоянию на 1998 год, файлов с расширением DWG существовало не менее двух миллиардов. А что говорить о сегодняшнем времени, когда данный формат считается самым распространённым форматом для хранения чертежей в цифровом виде! Трудно даже себе представить.

Компания Autodesk подавала несколько исков, чтобы получить для себя право на владение форматом DWG, что в свою очередь развило и популяризировало данный формат и сделало его основным для ряда своих программ САПР.

Существует несколько компаний, которые пытаются обойти ограничения формата RealDWG (RealDWG
— набор библиотек чтения/записи, которые компания Autodesk продает под ограниченной лицензией) и предлагают свои программные библиотеки для читения и записи файлов, совместимые с DWG-файлами Autodesk. Наиболее успешным в этом деле является консорциум Open Design Alliance
, который был основан в 1998 году и выпустил программную библиотеку OpenDWG Toolkit
, для чтения, просмотра и записи формата DWG. Хочу отметить то, что DWGdirect
в настоящий момент используется в таких известных программах направления САПР как ArchiCAD, SolidWorks, IntelliCAD, MicroStation и других.

Также, в 2008 году компании Autodesk и Bentley пришли к соглашению по обмену библиотеками, в том числе и выше упомянутыми библиотеками Autodesk RealDWG. Это позволило повысить качество поддержки форматов DWG и DGN и создать условия для дальнейшего развития совместимости своих AEC-приложений (приложения в области архитектуры и строительства) посредством двухсторонней поддержки.

Компания Autodesk сейчас выпускает каждый год новую версию AutoCAD, которая в свою очередь сохраняет преимущества предыдущей, добавляет новые функции и возможности, предоставляет более удобные средства для работы, не отменяя старых, привычных Вам инструментов.

В своей профессиональной деятельности, многим из нас нередко приходится иметь дело с различными чертежами конструкций, изделий, либо планом дома, участка или местности. По сложившейся традиции, подобные геометрические данные распространяются в формате файла *.dwg, принадлежащим программе AutoCAD от компании Autodesk. Впервые получив файл в подобном формате, я был немного озадачен, т.к. стандартная комплектация установленных программ в компьютере не позволяла просмотреть содержимое таких файлов.

Tinkercad — редактирует инженерные и строительные чертежи, схемы и планы

Сервис Tinkercad – это полезный сетевой сервис для 3Д-проектирования и печати, функционал которого доступен пользователям абсолютно бесплатно. Ресурс позиционируется как удобный инструмент для 3Д-моделирования, работать с ним могут даже новички, выполнять черчение онлайн здесь легко и удобно.

1. Для работы с Tinkercad перейдите на него, нажмите на кнопку «Начать творить».
2. Укажите свою страну и дату рождения, и пройдите простейшую регистрацию (можно использовать данные своего аккаунта в Фейсбук).
3. Затем нажмите на кнопку «Создать новый проект», и вы перейдёте в окно создания и редактирования.
4. Для загрузки и сохранения файлов существуют кнопки «Импорт» и «Экспорт», позволяющие как загрузить, так и сохранить уже созданный вами чертёж.

Рабочее окно Tinkercad

Какой программой открыть файл DWG?

Рассмотрим доступные варианты.

DWG TrueView

DWG TrueView является бесплатной программой от создателей Автокада. Ее основная функция — просмотр файлов в форматах DWG и DXF. Возможности приложения:

• открытие 2D- и 3D-чертежей на компьютере;
• преобразование файлов в другие расширения для работы со старыми версиями AutoCAD;
• нанесение пометок на чертежи;
• отслеживание изменений в документах.

LibreCAD

LibreCAD — это приложение с открытым исходным кодом, поддерживаемое Windows, Apple и Linux. Программа бесплатная, но дает возможность работать только с двухмерными чертежами. Основными форматами LibreCAD являются DXF, разработанный для обмена 2D-данными в Автокаде, и DWG. Особенности приложения:

• подготовка инженерных чертежей, планов и схем;
• поддержка 24 языков;
• собственный формат шрифтов;
• рабочие версии для любых операционных систем;
• экспорт чертежей в PDF и SVG.

FreeCAD

FreeCAD представляет собой параметрическую систему автоматизированного проектирования. Программа предназначена для создания 2D- и 3D-эскизов в промышленном дизайне, машиностроении, архитектуре. В интерфейсе FreeCAD смогут разобраться как неопытные пользователи, так и профессиональные программисты. Главные особенности:

• поддержка большого количества расширений, включая DWG и DXF.
• структура с опцией подключения дополнительных модулей и плагинов;
• работа с трехмерными фигурами в нескольких плоскостях;
• функция добавления аннотаций;
• отображение действий пользователя в консоли в виде кода;
• полностью настраиваемый интерфейс.

ODA Drawings Explorer

ODA Drawings Explorer — профессиональный софт от OpenDesign Alliance для работы с файлами DWG. Приложение позволяет:

• открывать чертежи;
• восстанавливать поврежденные документы;
• выполнять масштабирование, панорамирование и другие операции с объектами;
• редактировать отдельные слои;
• дорисовывать нужные объекты;
• настраивать панель инструментов.

Программное обеспечение от OpenDesign Alliance платное, однако компания дает пользователям возможность скачать пробную версию, чтобы протестировать функционал.

NanoCAD

NanoCAD — это российская САПР-платформа от фирмы «Нанософт» для профессионального проектирования. Лицензионная продукция компании платная, но отличается высоким качеством. Помимо разработки ПО, «Нанософт» также занимается обучением пользователей, желающих связать свою карьеру с проектированием. Преимущества NanoCAD:

• регулярные обновления;
• динамический ввод параметров;
• прямая поддержка всех версий формата DWG;
• стандартизированный интерфейс;
• наличие всех инструментов базового проектирования.

Как открыть файл DWG онлайн

Если нет желания или возможности скачивать на ПК программу для работы с чертежами, можно открыть DWG онлайн. Рассмотрим самые функциональные сайты.

PROGRAM-PRO — это русскоязычный ресурс, позволяющий пользователям проводить операции с файлами объемом до 50 мегабайт. Интерфейс сайта простой и понятный. работать с чертежом можно даже на мобильном устройстве.

Переходим на сайт и указываем путь к файлу. Затем щелкаем «Загрузить» и ждем добавления чертежа на сайт. Этот процесс может занимать длительное время, если скорость интернета низкая, а размер файла большой.

Вот как будет выглядеть загруженный на сайт файл формата DWG.

С помощью кнопок в верхней панели инструментов можно менять масштаб, фон и переключаться между слоями. Также масштаб изображения можно менять колесиком на мышке.

A360 Viewer — это профессиональный сервис для работы с форматом DWG. После регистрации на сайте пользователю дается 30 дней для проверки возможностей ресурса.

Чтобы получить бесплатный доступ на главной странице щелкаем «Try now».

Выбираем вариант редактора. Указываем адрес электронной почты.

Указываем регистрационные данные.

Осуществляется переадресация в личный кабинет. Открываем «Admin Project».

Указываем путь к чертежу: «Выгрузить» — «Файл».

Открываем загруженный файл.

Редактор позволяет вносить комментарии, менять перспективу, масштаб и пр.

Program-pro

На сайте тоже предусмотрен API для просмотра чертежей. Здесь можно работать с проектами 3D, архивами и прочим. Вот только есть ограничение на размеры объектов – самый максимум пятьдесят мегабайт. Надо отметить, что сервис дает возможность работать с сенсорным дисплеем. Масштабирование картинки выполняется через колесико мышки. А подвинуть чертеж поможет левая кнопка мышки и курсор.

Принцип онлайн работы аналогичен ShareCAD, но там предусмотрены для этого специальные кнопки в верхней части. Использовать program-pro.ru нужно так:

• открываете сайт;
• кликаете «Выберете файл», станет активен диалог, где указываете исходник и жмете «Загрузить»;
• откроется изображение, представляющее собой упрощенный вариант предыдущего ресурса, где имеются лишь клавиши, смены фона, масштаба и возврат к обычному виду.

Этим вариантом без регистрации и бесплатно можно пользоваться в том случае, если обычный ShareКад почему-то не открывается. А так все похоже, кстати, в нижней части с правой стороны изображения даже стоит ссылка на источник.
