Распиновка наушников с микрофоном

Создание диаграмм в Word 2003

Виды

Разная аудиотехника имеет различные разъемы, которые отличаются не только размерами, но и функционалом. Поэтому существует несколько видов штекеров:

Микро Jack размером 2,5 мм (TS/TRS/TRRS). Область применения – портативная аудиотехника, некоторые видеокамеры и микрофоны. Ранее такой стандарт использовался в мобильных телефонах.

Латинские буквы в разъемах типа Jack указывают на количество контактов. Оно слабо связано с размерами штекера, но производителями обычно соблюдается приведенная выше классификация. Каждая буква означает следующее:

• T – Trip (защелка). Это – «носик» штекера, его самое начало.
• S – Sleeve (втулка). Конечная часть штекера, которая прилегает к пластмассовому корпусу.
• R – Ring (кольцо). Располагается между этими двумя контактами.

Число проводов, которые входят в разъем, может варьироваться в зависимости от функционала и назначения подключаемой гарнитуры:

2 провода. Ранее использовались для передачи монозвука в самых простых конструкциях аудиотехники (например, детекторных радиоприемниках). В настоящее время иногда используются для подключения микрофонов.

Для облегчения работы провода имеют цветовую маркировку:

• Правый канал – красный.
• Левый – зеленый, синий, белый и другие цвета.
• Общий контакт, или заземление – медный.

Но не все так просто, некоторые недобросовестные производители используют провода одного цвета. Тогда для ремонта наушники нужно полностью разбирать и прозванивать каждый кабель. Кроме того, даже одинаковые внешне разъемы имеют разную распиновку – CTIA и OMTP.

Если неправильно припаять такой штекер, можно вывести из строя микрофон. Даже если до такого не дойдет, звук в любом случае будет искажен. Выход только один – перепаивать штекер. Обычно используется схема подключения CTIA. Вариант OMTP встречается в дешевых китайских наушниках.

В продаже есть специальные переходники с CTIA на OMTP и наоборот. Как видите, правильно припаять штекер не так просто. Основная сложность – правильно вычислить назначение каждого провода. Но сначала нужно четко определить неисправность.

Виды соединения

Проводная гарнитура обеспечивает высокую надежность и качество воспроизведения. Однако, пользователь привязан кабелем к аппарату, что не всегда удобно. Требуется внимательность к проводу, чтобы не повредить его или штекер. Расстояние увеличивается добавлением удлинителя, но комфортность от этого не выиграет.

Беспроводные наушники дают свободу перемещения в пределах радиуса Bluetooth связи. С учетом отражения от стен и предметов интерьера, звук сохраняет высокое качество в помещении большого размера. Нужно автономное питание и стоимость выше, чем проводной вариант.

Если беспроводного модуля в телевизоре нет, можно использовать Bluetooth-адаптер, включив его в USB порт ТВ. Когда гнездо отсутствует, используют адаптер-передатчик с функцией конвертера, включенный в HDMI. Также можно купить трансмиттер с беспроводным модулем, который подключается к разъему 3,5 мм в телевизоре, а потом соединяется с наушниками.

Включение проводных наушников

Встречаются телевизоры, в которых вместо стандартного гнезда мини, установлены:

• полноразмерный разъем 6,3 мм;
• соединитель 2,5 мм;
• аналоговая DIN-розетка на пять контактов, использующаяся в старых конструкциях.

В таких случаях головные телефоны подключаются дешевым переходником с подходящим штекером и гнездом под джек 3,5 мм.

Если гнезда нет

Существует проблема подключения проводных наушников к телевизору, у которого нет выхода для них. Современные TV с разрешением видео в формате 4К не дают вывод звука на проводную гарнитуру. Можно использовать разъемы, к которым подключаются колонки и усилители домашнего кинотеатра. Такие гнезда обязательно отмечены «OUT» – выход.

USB-C

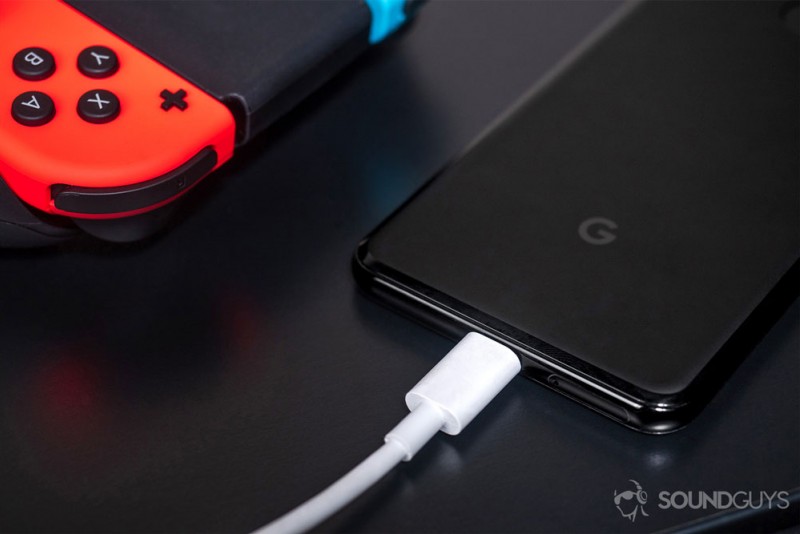

USB-C подключение

Возможно, вы уже слышали о новом формате гнезда USB-C для передачи музыки и, наверное, маркетинговые материалы компаний-производителей поселили в вас надежду на то, что это лучший и передовой разъём, придуманный человечеством.

С технической точки зрений протокол USB-C действительно один из самых лучших, но пока его нельзя назвать ультимативным предложением для меломанов.

Стандарт долго разрабатывался ведущими инженерами, согласовывался, утверждался и внедрялся в производство. Казалось бы, это отличное решение, ведь USB-C с теоретической точки зрения должен обеспечивать лучшее качество звука, чем обычное гнездо для наушников.

Наушники Libratone Q-Adapt с USB-C подключением

Но на практике оказалось так, что некоторые USB-C наушники совместимы не со всеми телефонами с этим же гнездом. В каком-то случае не работает микрофон, в каком-то пульт, а где-то и звук.

Происходит это из-за отсутствия жёсткого требования к разработчикам телефона придерживаться официального стандарта USB-C, таким образом, компании экономят, не внедряя некоторые функции в свои телефоны, либо внедряя их с некоторыми изменениями, которые потенциально портят совместимость с другими устройствами.

Основная идея передачи звука по USB-C заключается в том, чтобы донести до наушников сигнал в цифровом виде, не преобразовывая его в аналоговый силами телефон, а отдать преобразование чипу внутри наушников. Так можно добиться одинакового качества звука наушников с любым телефоном (ведь преобразования происходит внутри наушников) и широкой совместимости. Но на практике пользователи столкнулись с проблемами совместимости, к которой добавилась проблема качества звука некоторых моделей наушников, при проектировании которых инженеры решили сэкономить и встроили в них посредственные ЦАПы для преобразования сигнала.

Так, некоторые владельцы жалуются на то, что при использовании USB-C наушников они постоянно слышат фоновый белый шум, который, хоть и не портит музыку, раздражает меломанов.

Косвенной проблемой USB-C стала невозможность одновременного подключения наушников и зарядки телефона от электрической сети, ведь разъём один, а подключить надо сразу два кабеля.

Поэтому, если у вашего смартфона есть гнездо для наушников – используйте его, это удобнее и не вызывает потенциальных проблем, перечисленных выше.

Тестирование микрофона

Если вы не хотите узнать о плохом качестве передаваемого звука в последнюю очередь, когда вам об этом сообщит ваш собеседник, вам нужно заранее протестировать свой микрофон. Сделать это можно двумя методами – программным и системным.

Программный метод

Есть масса программ, с помощью которых можно проверить качество записи вашего микрофона. Подойдёт практически любая программа с возможностью звукозаписи. Но мы остановимся именно на Skype, потому что это наиболее популярная программа из числа подходящих для тестирования, и она установлена почти на каждом компьютере.

Для проверки микрофона через Скайп сделайте следующее:

1. Запустите Скайп.

   Запускаем Skype

2. Откройте вкладку «Контакты». Вкладки расположены в левом верхнем углу.

   Открываем вкладку «Контакты»

3. Среди списка контактов найдите «Echo / Sound Test Service». Контакты в Cкайпе отсортированы в алфавитном порядке, поэтому проблем с поиском у вас быть не должно.

   Находим контакт «Echo / Sound Test Service», нажимаем по нем мышкой

4. Щёлкните по контакту левой клавишей мыши, затем совершите голосовой звонок, кликнув по соответствующему значку в правом верхнем углу окна.

   Совершаем голосовой звонок, кликнув по соответствующему значку в правом верхнем углу окна

5. Во время звонка, когда бот подаст звуковой сигнал, у вас будет несколько секунд, чтобы вы смогли протестировать звук. В это время говорите что-нибудь в микрофон. Когда время истечёт, будет воспроизведена запись того, что вы говорили, и вы сможете оценить качество звука.

   Во время звонка боту говорим что-нибудь в микрофон

Системный метод

Если у вас нет Скайпа, других программ для звукозаписи или доступа в интернет, чтобы скачать всё это, вы можете воспользоваться стандартной программой, которая по умолчанию установлена в любую версию Windows. Чтобы воспользоваться ею, следуйте инструкции ниже:

1. Зайдите в «Пуск».

   Заходим в «Пуск»

2. Введите в строке поиска «Recorder». Из результатов поиска выберите «Microsoft.WindowsSoundRecorder…».

   Вводим в строке поиска «Recorder», выбираем «Microsoft.WindowsSoundRecorder»

3. Запустите эту системную утилиту, затем нажмите на логотип микрофона, чтобы начать запись.

   Нажимаем на логотип микрофона, чтобы начать запись

4. Когда начнётся запись, говорите что-нибудь в микрофон.

   Во время записи говорим что-нибудь в микрофон

5. После записи вы сможете прослушать её и узнать, работает ваш микрофон или нет.

   Прослушиваем созданную запись, чтобы убедиться в работоспособности микрофона

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Общие рекомендации

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.

Тематические материалы:
Самостоятельное изготовление простых наушников и гарнитуры с микрофоном
, Как подключить беспроводные наушники к телефону
, Как правильно настроить микрофон наушников на компьютере с Windows
, Как правильно прогреть наушники и нужно ли это делать
, Как самостоятельно починить наушники, если один перестал работать
, Как улучшить качество звука в наушниках
, Наушник не работает: диагностика поломки, способы ремонта
, Нет звука в наушниках
, Ремонт наушников своими руками

Проверка распиновки наушников нестандартных разъемов

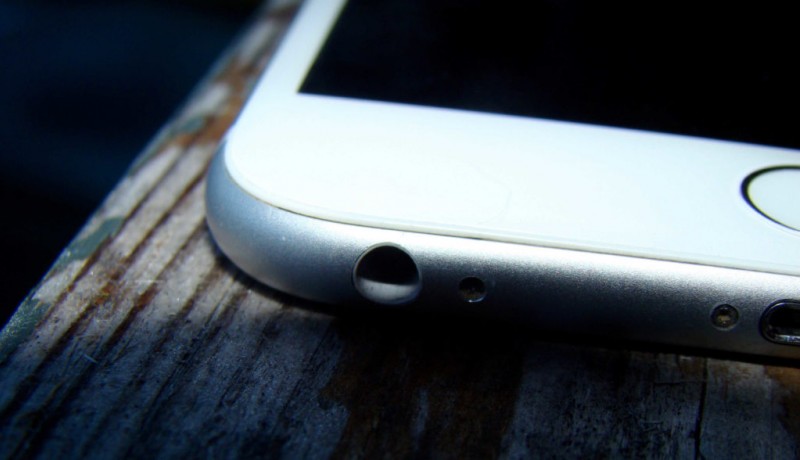

Очистите разъем для наушников

Как вы можете себе представить, много пыли, а также ворсинок могут пробиться в разъем для наушников с течением времени. Это может быть причиной проблемы, так как грязь может фактически блокировать соединение между наушниками и гнездом.

Первое, что вам нужно сделать, это просто заглянуть в 3.5-мм мини-джек, чтобы увидеть, насколько он грязный. Фонарик не помешает.

Следующий шаг — попытаться очистить его и надеяться, что это решит проблему. Есть много разных способов сделать это, некоторые из которых работают лучше, чем другие. Один из них — просто прочистить чем-нибудь (иголкой, к примеру) гнездо для наушников, это по крайней мере решит проблему по части пыли, которая находится внутри. Вы также можете использовать баллончик с сжатым воздухом, если у вас она есть

Отличный вариант — использование ватного тампона. Вдавите его в гнездо и немного закрутите его, чтобы удалить оттуда пыль. Будьте очень осторожны,, поскольку последнее, что вы хотите сделать, — это нанести вред устройству. Вы также можете намочить ватный тампон спиртом, но убедитесь, что вы не используете его слишком много.

После того, как вы закончите, загляните в гнездо для наушников еще раз, чтобы увидеть, сколько пыли и грязи вы смогли удалить. Подключите наушники, чтобы проверить, все ли работает так, как должно.

Важные моменты перед распайкой наушников

Причиной, почему не работают наушники с микрофоном, может также быть несовместимость двух гарнитур: телефона и наушников. Именно для таких ситуаций были разработаны специальные переходники. Так что если появилась проблема со слышимостью в наушниках, то сначала надо проверить самые очевидные варианты.

Перед тем, как приступить к ремонту наушников, требуется определить причину возникновения проблемы. Достаточно часто разрыв проводков происходит в том месте, где провод постоянно подвергается перекручиванию, а именно в штекере. Реже может появиться повреждение в кабеле. В этом случае следует его просто полностью поменять на другой. Чтобы определить, что в динамике нет звука по причине неисправностей в штекере, можно попробовать вдавить кабель в основание разъема, закручивая его в разные стороны. Если после этого будет появляться звук, то причина неполадки именно здесь.

Для того, чтобы приступить к распайке гарнитуры с микрофоном и кнопкой, следует изучить типы разъемов. Существуют кабели с тремя проводами, с четырьмя, с пятью и даже с шестью. Наушники с микрофоном подключается именно через 4 провода. Некоторые модели оснащены нестандартными разъемами.

Общие рекомендации

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.

Тематические материалы: Как подключить беспроводные наушники к телефону , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Как улучшить качество звука в наушниках , Наушник не работает: диагностика поломки, способы ремонта , Нет звука в наушниках , Ремонт наушников своими руками , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Распайка наушников с микрофоном и кнопкой: пошагово

После того, как выявлена причина неисправности, и приготовлены необходимые инструменты и элементы, можно приступать к распайке:

Острым ножом следует срезать старый разъем, оставляя от основания примерно 0,5-1 см

Таким образом происходит удаление проблемного участка.
Осторожно, чтобы не повредить жилы, тем же ножом, нужно снять изоляционную оболочку. После этого можно увидеть 4 провода

Два кабеля будут покрыты изоляцией, а два – нет.
Покрытые изоляционным материалом провода нужно очистить от покрытия при помощи наждачки или канцелярского ножа. Правый и левый каналы перекручиваются вместе. Левый канал обычно обозначается зеленым цветом изоляционного материала, правый – красным.
Если в кабеле присутствуют только 3 кабеля, то два из них являются каналами, а третий – общий экран. В этой ситуации надо только очистить кабеля от изоляции, ничего не скручивая.
Разъем, который будет крепиться к гарнитуре, надо разобрать, просунуть через отверстие в основании кабеля от наушников.
При помощи паяльника надо припаять контакты к разъему. Сначала припаивается общий экран, затем прикрепляются правый и левый каналы.
Припаянные провода и разъем должны немного остыть, а затем следует проверить, работают ли наушники. Если слышимость хорошая, и проблема устранена, то можно заняться сборкой разъема. Если после осуществления работы наушник не работает, то следует проверить, не отошел проводок после спайки.
Провод надо закрепить к разъему. На современных моделях разъемов есть специальные зажимы. Изолированный кабель надо вставить в зажим, и закрепить при помощи плоскогубцев.
Для уверенности контакты обматываются изоляционной лентой. Разъем собирается, можно опять слушать музыку и разговаривать.

Для того, чтобы правильно осуществить распайку, и быстро устранить неисправность, не нужны дополнительные навыки или определенные знания. Все, что нужно для качественной работы – это аккуратность и умение обращаться с паяльником. Если не получается качественно работать с паяльником или отлично сделать работу самостоятельно в первый раз, не нужно опускать руки, а пробовать еще, пока не получится.

Штекер на четыре жилы

Здесь есть два различных варианта.

1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Наушники это: определение

Наушниками называют техническое приспособление, которое представляет собой два соединенных между собой блока разного размера, позволяющих воспроизводить звук изолированно от окружающих людей.

Во второй половине XIX века наушники называли по типу конструкции – «головные телефоны». Два объемных диска крепились на голову с помощью громоздкого приспособления. После того, как Попов изобрел радио, инженеры и техники начали работать над усовершенствованием устройства и пришли к тому, что наушники стали неотъемлемой частью портативной электроники, предназначенной для воспроизведения любых звуков.

Выяснение причины

Типы штекеров и область применения

Классификаций существует несколько и все они различают по разным критериям. Что касается диаметра поверхности, то можно выделить следующие виды:

• Мини — Джеку присущ параметр в 3,5 миллиметра. Зачастую они используются непосредственно для подключения персонального компьютера или же телевизора.
• Микро — Джек имеет 2,5 мм. С его помощью можно присоединить как сотовый телефон, так и плеер — то есть небольшие устройства.
• Большой Джек со значением 6,35 считается наиболее подходящим для профессиональной техники. Это могут быть различные усилители, электромузыкальные инструменты и даже обычные микрофоны.

Если говорить про количество выходов, то стоит упомянуть ниже представленные изделия:

• TS предполагает передачу сигнала несимметричного типа.
• TS S может уже передавать и симметричные сигналы.
• TRRS сразу представляют как видео, так и аудиоинформацию. Применяются чаще всего в современных изобретениях.
• TRRRS не такой распространённый как предыдущие представители. Его можно использовать для осуществления работоспособности двух микрофонов производителей Sony и Xperia.

Виды разъемов для наушников

Выделяют три основных вида разъемов. Рассмотрим подробнее каждый из них.

В современной технике наиболее распространённым считается разъем mini-jack с диаметром 3,5 мм. Бывает в:

• наушниках (со встроенным микрофоном или без него);
• любительских микрофонах;
• плеерах;
• смартфонах;
• колонках для ПК и других устройствах.

Вход для устройств jack с диаметром 6,3 мм встречается чаще в профессиональной технике, чем в любительской. Этот стандарт раньше применяли в DVD-плеерах. Сейчас он используется в:

• микрофонах и наушниках;
• музыкальных инструментах (разных видах электрогитар);
• звуковых картах и других аудио устройствах.

Для портативной техники используют разъём micro-jack с самым маленьким диаметром 2,5 мм. Можно встретить в мобильных телефонах и плеерах. Но такой стандарт применяют редко, производители его заменили на mini-jack.

Как отличить гарнитурный разъем от классического

Для начала хочу показать, как обозначается гарнитурный разъем на корпусе ноутбука. Если раньше входов было 2 (как минимум): на одном был нарисован значок микрофона, на другом — наушников (см. фото 1 ); то при использовании гарнитурного разъема — у вас значок будет объединенный, и всего один (см. фото 2 ).

Фото 1. Ноутбук — разъем для микрофона и наушников

фото 2. Гарнитурный разъем

Если такой значок  на корпусе вашего устройства есть — то вы 100% имеете дело с гарнитурным разъемом. Естественно, обычные компьютерные наушники с микрофоном вы к нему не подключите* (такие, как на фото 3. Наверное, это самые распространенные наушники для ПК).

Фото 3. Компьютерные «уши»

Примечание!

Если вы покупаете новые наушники для ноутбука и не хотите попасть в просак — обратите внимание на штекер у наушников. Для гарнитурного разъема на нем должно быть 4 контакта (см

фото 4 и 5)! Если на наушниках 3 контакта — то они для классического (и всем знакомого) аудио-входа.

Фото 4. 4 контакта на штекере (для гарнитурного разъема)

Фото 5. 3 контакта на штекере (под обычный аудио-вход)

Способы очистки разъёма для наушников в телефоне

Существует два способа очистки разъёма для наушников и его починки.

Первый вариант

Прежде чем приступать к очистке, потребуется подготовить материалы и инструменты. К ним относятся:

• зубочистка или острая маленькая деревяшка;
• вата;
• спирт в небольшом количестве.

Процедура содержит несколько шагов. Владельцу устройства нужно:

Смочить кусочек ваты в спиртовом растворе и нацепить его на зубочистку.
Вставить конструкцию в разъём.
Сделать несколько вращательных движений и вытащить зубочистку. Поменять ватку.
Повторять второй шаг до полной очистки

При этом важно менять зубочистку с ватой. Прекратить действие стоит тогда, когда материал останется белым после очередного повторения.

При желании можно использовать зубочистку без ваты. Маленькая острая палочка отлично удаляет мелкие загрязнения в виде волокон или ворса. Обычно такой мусор попадает туда, когда телефон находится в кармане.

Второй вариант

Этот способ называют бюджетным. Для проведения процедуры очистки потребуется ватный диск. От вас потребуется:

1. Разделить диск на несколько частей.
2. Один кусочек смочить в спиртовом растворе и обмотать ваткой штекер от наушников.
3. Вставить штекер внутрь и круговыми движениями очищать его до тех пор, пока ватка не станет белой. Логично, что её нужно будет поменять несколько раз.

Как видно, ничего сложного нет. Теперь понятно, как можно очистить гнездо от загрязнений, не обращаясь к специалистам.

Как подключить обычные наушники к компьютеру windows

Подключение не является сверхсложной задачей. Для этого не стоит вызывать мастера, платить ему за 5-минутную работу. Попробуем разобраться со всеми тонкостями самостоятельно.

Чтобы сделать всё правильно, определимся с тем, какие существуют типы, а затем последовательно перейдём к особенностям подключения их. В этом случае запутаться будет очень сложно, и процесс подключения пройдёт без проблем.

Любой ПК имеет звуковую карту. Когда при проигрывании музыки звука нет, убедитесь, что она установлена. Сделать это можно, нажав правой кнопкой мыши на «Пуск» и выбрав далее «Диспетчер устройств».

В данном окне в пункте «Звуковые, игровые и видеоустройства» должны быть какие-либо надписи. Отсутствие их говорит о том, что видеокарта не установлена. В этом случае её необходимо приобрести и установить.

Как установить на компьютер виндовс

Подключение большинства гарнитур в системе windows проходит в автоматическом режиме. Система сама определяет тип наушников, при необходимости соединяется с серверами в сети интернет для загрузки драйверов, а затем устанавливает их.

При наличии диска с драйверами для компьютера или ноутбука попробуйте решить проблему отсутствующего звука, установив драйвера с них. Можно подобрать необходимый драйвер из списка предлагаемого оборудования в операционной системе (при установке нового оборудования).
